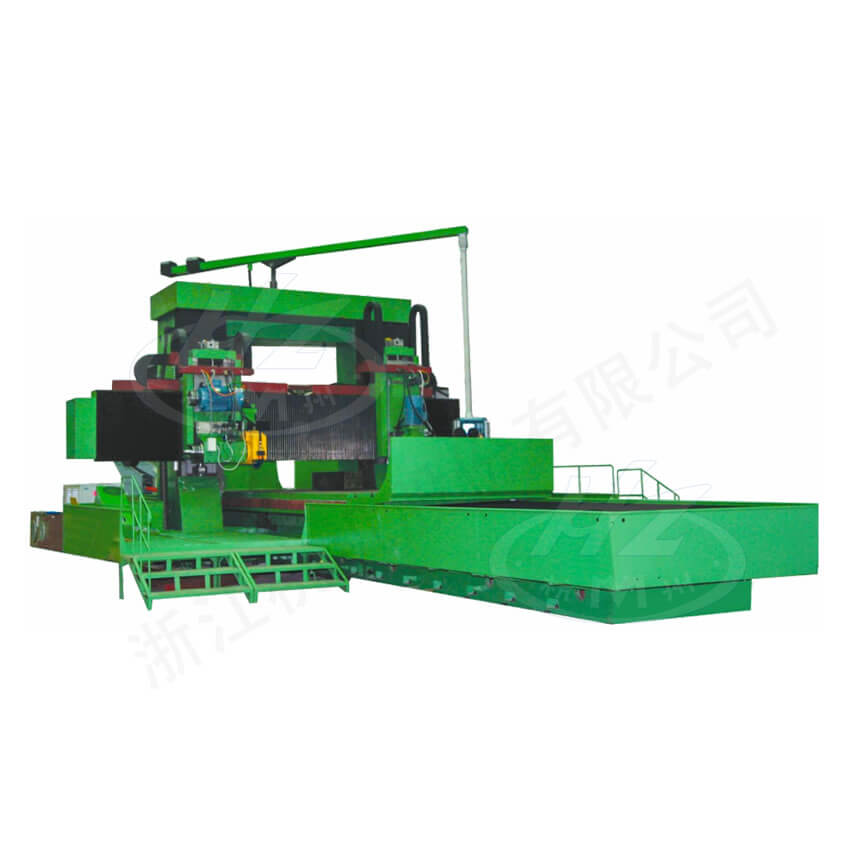

Máy mài mặt phẳng đầu máy CNC lớn

HZ-KD6520×16 HZ-KD6525×16 HZ-KD4020×16 HZ-KD12025×16 HZ-K4015×16 Máy mài đường ray dầm động CNC lớn

Đặc điểm sản phẩm

■ Máy được thiết kế với cấu trúc khung kín gồm thân máylịch bóng đá trực tiếp, hai cột đứng và dầm ngang, có dạng đối xứng. Dầm ngang có thể di chuyển lên xuống trên hai cột đứng. Trên dầm ngang có hai bàn trượt, mỗi bàn trượt lắp một đầu mài quanh cạnh và một đầu mài đa năng. Bàn trượt di chuyển theo hướng ngang dọc theo dầm, trong khi đầu mài di chuyển theo hướng dọc theo các thanh dẫn hướng của bàn trượt. Thân máy và bàn làm việc sử dụng bộ dẫn hướng hình V đôi, còn bàn làm việc được trang bị bộ dẫn hướng trượt bọc nhựa giảm ma sát. Chuyển động tịnh tiến của bàn làm việc được điều khiển bằng hệ thống thủy lực, cho phép điều chỉnh tốc độ liên tục.

■ Các chuyển động nâng dọc và di chuyển ngang của đầu mài quanh cạnhkèo bóng đá trực tiếp hôm nay, cũng như chuyển động nâng dọc, di chuyển ngang, xoay phân độ của đầu mài đa năng, và chuyển động nâng dọc của dầm động (hai trục) đều được điều khiển bởi hệ thố Vị trí của bàn làm việc theo chiều dọc được kiểm tra bằng bộ mã hóa, tổng cộng có tám trục. Hệ thống điều khiển số sử dụng phần mềm Siemens 840D SL, trong đó chuyển động nâng dọc của dầm động (hai trục) được kiểm soát toàn vòng nhờ bộ thước quang họ

■ Máy này được dùng chủ yếu tại các xưởng sản xuất máy để gia công mặt phẳngkèo bóng đá trực tiếp hôm nay, mặt bên, mặt nghiêng và mặt dưới của các chi tiết như giá trượt, bàn máy, và giá đỡ. Máy có thể thực hiện mài quanh cạnh tự động hoặc thủ công (bằng núm điện), đồng thời có thể mài các mặt phẳng khác của chi tiết.

■ Máy này có chức năng bù độ phẳng lõm và lồi của chi tiết gia công theo chiều dọc.

Thông số kỹ thuật

Mã:			HZ-KD6520×16
Thông số máy tiện	Kích thước bàn làm việc (dài × rộng)	mm	6500×2000
	Chiều rộng lớn nhất của chi tiết gia công	mm	3500
	Chiều dài lớn nhất của chi tiết gia công	mm	6500
	Chiều cao lớn nhất của chi tiết gia công	mm	1600
	Hành trình lớn nhất theo chiều dọc của bàn làm việc	mm	6700
	Khoảng cách giữa các cột đứng	mm	3550
Bộ dẫn động bàn làm việc	Tốc độ di chuyển theo chiều dọc của bàn làm việc (điều tốc thủy lực vô cấp)	m/min	3-25
Bộ dẫn động bàn làm việc	Trọng lượng lớn nhất mà bàn làm việc có thể chịu được	kg	20000
Đầu mài xung quanh	Công suất động cơ đầu mài	kW	30
	Kích thước đá mài (đường kính ngoài × chiều rộng × đường kính trong)	mm	Ф600×100×Ф305
	Tốc độ quay của đá mài	r/min	50-1500
Đầu mài xung quanh Di chuyển theo chiều dọc	Khoảng di chuyển theo chiều dọc	mm	200
	Tốc độ di chuyển nhanh	mm/min	1000
	Tốc độ di chuyển liên tục	mm/min	50-1000
	Lượng chạy dao nhỏ nhất	mm	0.001
Đầu mài xung quanh Di chuyển ngang	Khoảng di chuyển ngang	mm	4500
	Tốc độ di chuyển liên tục	mm/min	50-1000
	Tốc độ di chuyển gián đoạn	mm/lần	5-50
	Lượng chạy dao nhỏ nhất	mm	0.001
Đầu mài đa năng	Công suất động cơ đầu mài	kW	18.5
	Kích thước đá mài (đường kính ngoài × chiều rộng × đường kính trong)	mm	Ф600×100×Ф305
	Tốc độ quay của đá mài	r/min	50-1500
	Góc xoay lớn nhất	（°）	±110
	Góc chia nhỏ nhất	（°）	2.5
Đầu mài đa năng Di chuyển theo chiều dọc	Khoảng di chuyển theo chiều dọc	mm	600
	Tốc độ di chuyển nhanh	mm/min	1000
	Tốc độ di chuyển liên tục	mm/lần	50-1000
	Lượng chạy dao nhỏ nhất	mm	0.001
Đầu mài đa năng Di chuyển ngang	Khoảng di chuyển ngang	mm	4500
	Tốc độ di chuyển liên tục	mm/min	50-1000
	Tốc độ di chuyển gián đoạn	mm/lần	5-50
	Lượng chạy dao nhỏ nhất	mm	0.001
Di chuyển thẳng đứng của dầm ngang	Khoảng di chuyển theo chiều dọc	mm	1600
Di chuyển thẳng đứng của dầm ngang	Tốc độ di chuyển thẳng đứng	mm/min	50-200
Thiết bị làm mát	Lưu lượng dung dịch làm mát	L/min	200
Trọng lượng tổng thể máy (khoảng)		kg	103000
Kích thước tổng thể của máy (khoảng)		mm	20000×7500×7000
