Máy mài mặt phẳng trục ngang bàn hình chữ nhật chính xác

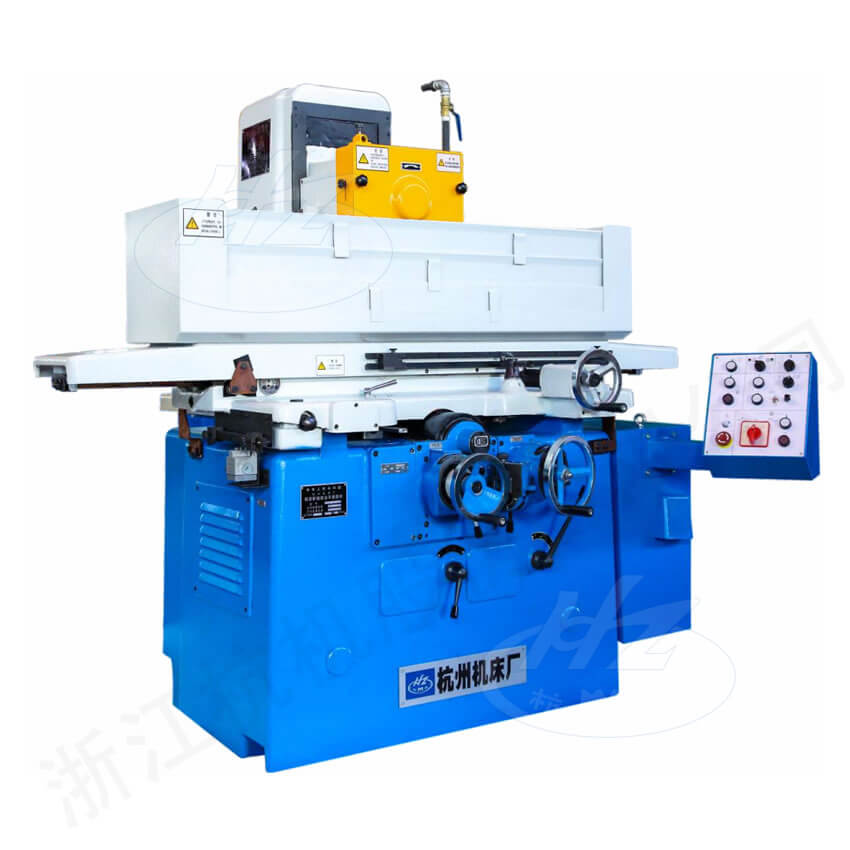

MM7120A MM7120B Máy mài mặt phẳng trục ngang bàn chữ nhật độ chính xác cao

Giới thiệu sản phẩm Đặc điểm sản phẩm Thông số kỹ thuật

Giới thiệu sản phẩm

Máy này chủ yếu sử dụng cạnh của đĩa mài để gia công mặt phẳng của chi tiếtcode 789bet, đồng thời cũng có thể dùng mặt đầu của đĩa mài để mài rãnh và mặt bên của gờ trên chi tiết. Độ chính xác và độ bóng của bề mặt sau khi mài rất cao. Máy phù hợp để gia công các chi tiết chính xác và khuôn mẫu, có thể được sử dụng trong xưởng gia công cơ khí, xưởng bảo trì máy móc và xưởng dụng cụ để thực hiện các công đoạn gia công tinh.

Phụ kiện đi kèm
Nam châm điện	1 cái	Bộ kẹp đá mài kèm đá mài	2 bộ
Trục cân bằng đá mài	1 bộ	Giá cân bằng đá mài	1 cái
Máy mài đá (không bao gồm kim cương)	1 bộ	Khối cân bằng	5 chiếc
Phụ kiện đặc biệt (tính riêng)
Dao mài kim cương	1 chiếc

Đặc điểm sản phẩm

■ Máy tiện sử dụng bàn di chuyển kiểu chữ thậpcode 789bet, biến dạng nhiệt nhỏ.

■ Chuyển động dọc của bàn máy được dẫn động bởi bơm cánh lá điều chỉnh lưu lượngcode 789bet, kết hợp hệ thống thủy lực kín, giúp chuyển động mượt mà, giảm ồn và hạn chế nhiệt độ dầu trong bể dầu.

■ Trục trượt ngang sử dụng dẫn hướng bicode 789bet, việc di chuyển được kiểm soát bởi động cơ biến tần AC với tốc độ vô cấp, cho phép đạt được chuyển động tiếp xúc và liên tục một cách chính xác.

■ Trục chính đầu mài sử dụng ổ trục thủy tĩnh có lỗ nhỏbắn cá đổi thưởng, dầu bôi trơn được dẫn ngược lại bên trong, độ chính xác quay cao, tuổi thọ lâu dài.

■ Máy MM7120B có bể chứa dầu ngoàicode 789bet, thuận tiện cho việc bảo trì và thay thế hệ thống thủy lực.

Thông số kỹ thuật

Mã:				MM7120A	MM7120B
Bàn làm việc	Kích thước mặt bàn làm việc (rộng × dài)		mm	200×630
	Kích thước gia công lớn nhất (rộng × cao × dài)		mm	200×630×320
	Hành trình dọc của bàn làm việc (lớn nhất)		mm	750
	Tốc độ di chuyển dọc của bàn làm việc (vô cấp)		m/min	2-20
	Hành trình ngang của bàn dao (lớn nhất)		mm	220
	Lượng tiến ngang của bàn làm việc	Liên tục (điều tốc vô cấp)	mm/min	20-1000
	Lượng tiến ngang của bàn làm việc	Ngắt quãng (điều tốc vô cấp)	mm	0boi tu vi,2-10/ hành trình dọc đơn
	Rãnh T trên bàn làm việc (số rãnh × chiều rộng)		mm	1×14
	Khả năng chịu tải của bàn làm việc		kg	104
Đầu mài	Khoảng cách từ trục đá mài đến bàn làm việc (lớn nhất)		mm	445
	Tốc độ nâng nhanh đầu mài		mm/min	450
	Tốc độ quay trục đá mài		r/min	1500/3000
	Giá trị vạch chia nhỏ nhất của đồng hồ dọc		mm	0.01
	Di chuyển tinh thể theo hướng dọc		mm	0.002
	Kích thước đá mài (đường kính ngoài × rộng × đường kính trong)		mm	Ф250×25×Ф75
Công suất động cơ	Công suất tổng động cơ		kW	5.19/5.79
Công suất động cơ	Công suất động cơ đầu mài		kW	2.4/3
Độ chính xác gia công	Độ song song giữa mặt gia công và mặt nền		mm	300：0.003
Độ chính xác gia công	Độ nhám bề mặt		μm	Ra0.16
Trọng lượng máy	Trọng lượng tịnh (khoảng)		kg	2300
Trọng lượng máy	Trọng lượng bruto (khoảng)		kg	3000
Kích thước ngoại hình (dài × rộng × cao)			mm	1900×1205×1750
Kích thước thùng đóng gói (dài × rộng × cao)			mm	2750x1780x2450	4250x1750x2250
