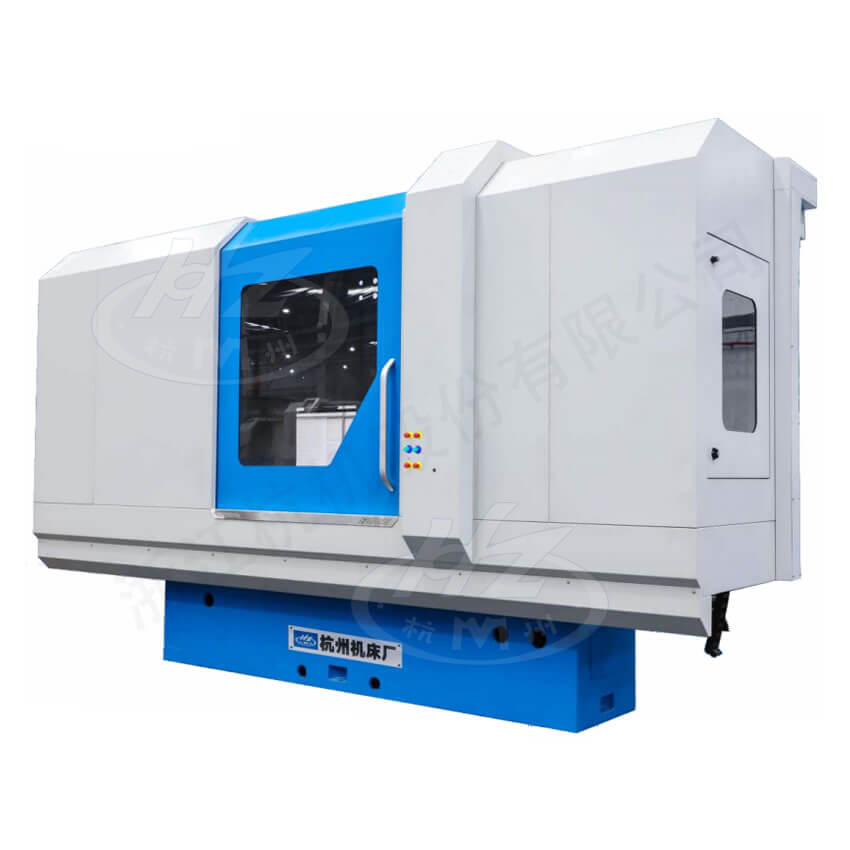

Máy mài tạo hình lực mạnh CNC
Dòng máy tiện này sử dụng công nghệ mài tạo hình mạnh với chuyển động chậmboi tu vi, giúp giảm tốc độ di chuyển của bàn làm việc theo chiều dọc, đồng thời tăng công suất động cơ đá mài và sử dụng đá mài có hình dạng đặc biệt để thực hiện quá trình mài mạnh. Nhờ đó, có thể gia công chi tiết từ phôi thô trực tiếp mà không cần qua các bước gia công trước.

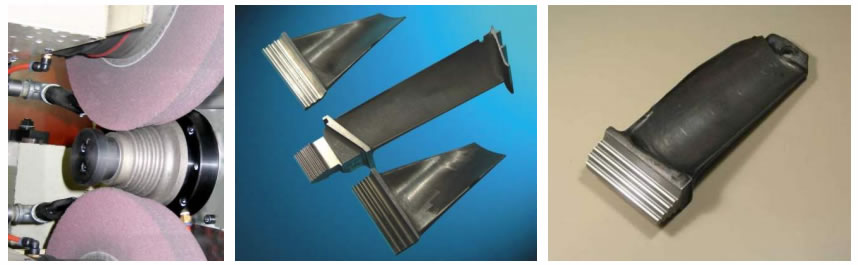

Máy được thiết kế để gia công các mặt cắt điển hình như rễ cây sồi trên cánh tuabin máy bay và turbine khíđăng ký jun88, cũng như các đường dẫn hướng thẳng, cùng với đó là các bề mặt đối xứng và không đối xứng của nhiều loại chi tiết khó gia công khác nhau.
Máy có cấu trúc kiểu trục ngangbắn ca, bàn làm việc vuông. Máy được trang bị hai đầu mài trên và dưới, đặt ở giữa cột máy, có thể di chuyển lên xuống theo phương thẳng đứng, cho phép mài cùng lúc cả hai mặt trên và dưới của chi tiết được lắp trên bàn làm việc.
Hệ thống điều khiển số Siemens 828D/840DSL được sử dụng để kiểm soát riêng biệt hoặc phối hợp chuyển động dọc của bàn làm việcboi tu vi, chuyển động dọc của hai đầu mài trên và dưới, cũng như động cơ trục đá mài. Hệ thống này hỗ trợ chu trình mài tự động hiệu quả, đảm bảo độ tin cậy cao và tính kinh tế tốt.
Các hệ thống dẫn động dọc của bàn làm việc và chuyển động dọc của hai đầu mài đều sử dụng motor servo xoay chiều cùng bộ truyền bi. Đá mài được điều chỉnh tốc độ tuyến tính ổn địnhboi tu vi, giúp máy có độ cứng cao và độ chính xác vượt trội.
■ Trục trống mài của đầu mài sử dụng ổ bi cầu tiếp xúc góc có tải trọng trước nhập khẩu với độ chính xác cao.
Đá mài được sửa lại bằng vòng mài kim cươngbắn ca, trong đó thiết bị sửa đá mài được lắp đặt trên mặt bàn làm việc, có thể điều chỉnh đá mài của cả hai đầu mài trên và dưới. Điều này đảm bảo tính đối xứng của hai mặt gia công trên chi tiết.
■ Dẫn hướng thẳng tuyến tính dọc và bộ dẫn hướng dính nhựa đứng sử dụng bôi trơn tập trung tự động.
Máy được trang bị bơm rửa làm mát cung cấp dung dịch mài áp lực cao và lưu lượng lớnbắn ca, sau đó được lọc qua bộ lọc giấy và xử lý lắng đọng nhiều cấp, giúp đạt hiệu quả làm sạch tốt và đảm bảo chất lượng mài mòn.
| Mã: | MKLD7150 | ||
|---|---|---|---|
| Kích thước mặt bàn làm việc (rộng × dài) | mm | 500×1000 | |
| Tải trọng lớn nhất của bàn làm việc | kg | 1000 | |
|
Di chuyển dọc bàn làm việc (Trục X) |
Hành trình lớn nhất | mm | 1100 |
| Tốc độ lớn nhất | mm/min | 25000 | |
|
Di chuyển theo chiều dọc đầu mài trên (Trục Y1) |
Khoảng cách từ tâm trục chính đến mặt bàn làm việc | mm | 550-770 |
| Tốc độ lớn nhất | mm/min | 500 | |
|
Di chuyển theo chiều dọc đầu mài dưới (Trục Y2) |
Khoảng cách từ tâm trục chính đến mặt bàn làm việc | mm | 70-300 |
| Tốc độ lớn nhất | mm/min | 500 | |
| Trục chính | Công suất | kW | 2×17 (có thể chọn 28bắn ca, 40, 52) |
| Tốc độ quay | rpm | 0-3000 (có thể chọn 5000) | |
| Độ văng trục/độ văng kính | mm | 0.002 | |
| Kích thước đá mài | Kích thước đá mài (đường kính ngoài × chiều rộng × đường kính trong) | mm | 500×(20-100)×203mm |
| Làm mát áp lực cao | Áp lực | bar | >12 (có thể lựa chọn phù hợp tùy tình huống thực tế) |
| Lưu lượng | L/min | >300 (có thể lựa chọn phù hợp tùy tình huống thực tế) | |
| Độ chính xác định vị | Trục X/Y1boi tu vi, Y2 (hệ thống đóng kín toàn bộ) | mm | 0.004/0.005 |
| Độ chính xác định vị lặp lại | Trục X/Y1bắn ca, Y2 (hệ thống đóng kín toàn bộ) | mm | 0.002/0.003 |
