Máy mài mặt phẳng đầu máy CNC lớn

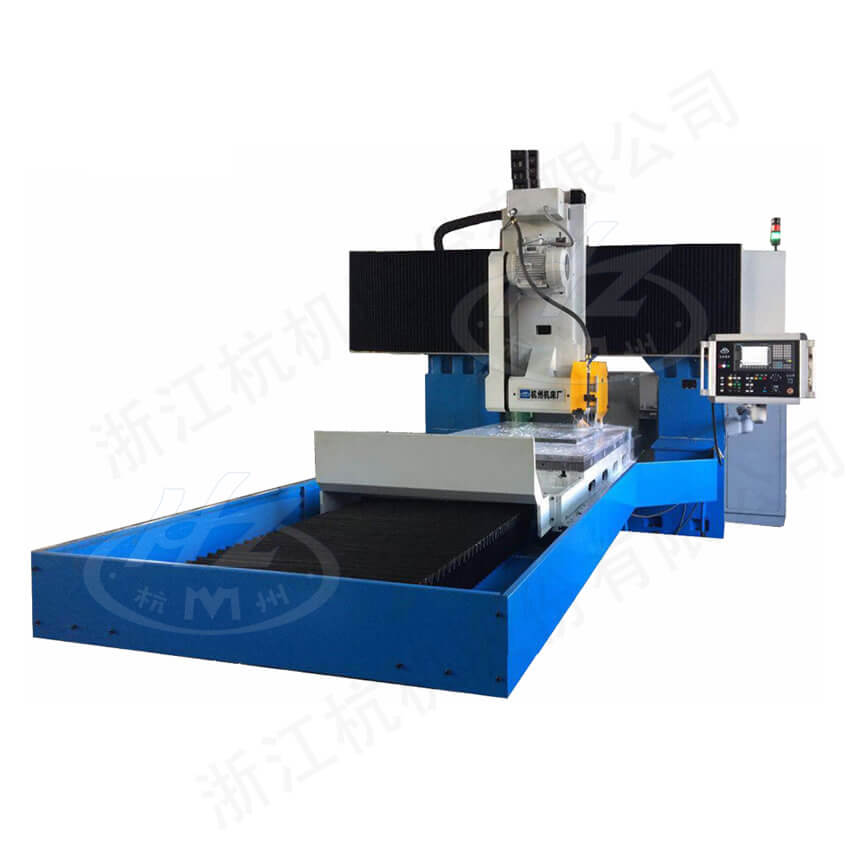

Máy mài phẳng đầu máy CNC lớn HZ-K2512

Đặc điểm sản phẩm

■ Máy được thiết kế với cấu trúc khung kín dựa trên kiểu dáng đối xứng của dầm cột đôiđăng ký jun88, bao gồm thân máy, hai cột đứng và dầm ngang. Trên dầm ngang có bàn trượt, đầu mài xung quanh di chuyển theo hướng thẳng đứng nhờ các đường ray trên bàn trượt; bàn trượt di chuyển theo hướng ngang dọc theo đường ray của dầm ngang. Chuyển động tịnh tiến của bàn làm việc được điều khiển bằng hệ thống thủy lực, thân máy và bàn làm việc sử dụng cặp dẫn hướng dạng V kép.

■ Các chuyển động nâng dọc và nâng ngang của đầu mài xung quanh đều do động cơ servo xoay chiều điều khiểnlịch bóng đá trực tiếp, tổng cộng có hai trục, hệ thống điều khiển số sử dụng hệ thống SIEMENS 808

■ Máy này thuộc nhóm máy mài phẳng cỡ lớnđăng ký jun88, chủ yếu dùng đá mài để gia công mặt của chi tiết. Máy có thể thực hiện mài xung quanh cho các chi tiết thông qua chế độ tự động hoặc thủ công (bằng núm điện), có thể gia công các chi tiết làm từ thép, gang và kim loại màu. Trong quá trình mài, chi tiết có thể được cố định trực tiếp trên bàn máy, trên đĩa nam châm điện hoặc trong bộ đồ gá.

Thông số kỹ thuật

Mã:			HZ-K2512
Thông số máy tiện	Kích thước lớn nhất của chi tiết gia công (dài × rộng × cao)	mm	2500×1250×580
	Kích thước bàn làm việc (dài × rộng)	mm	2500×1250
	Hành trình dọc của bàn làm việc (lớn nhất)	mm	2700
	Khoảng cách trục đứng	mm	1700
Bộ dẫn động bàn làm việc	Tốc độ di chuyển dọc của bàn làm việc (điều tốc thủy lực vô cấp)	m/min	8-28
Bộ dẫn động bàn làm việc	Khả năng chịu tải lớn nhất của bàn làm việc	kg	5000
Đầu mài xung quanh	Công suất động cơ đầu mài	kW	11
	Kích thước đá mài (đường kính ngoài × rộng × đường kính trong)	mm	Ф500×75×Ф305
	Tốc độ quay trục đá mài	r/min	1140
Đầu mài xung quanh Di chuyển theo chiều dọc	Khoảng di chuyển theo chiều dọc	mm	630
	Tốc độ di chuyển nhanh	mm/min	500
	Tốc độ di chuyển liên tục	mm/min	50-500
	Lượng chạy dao nhỏ nhất	mm	0.002
	Bước lập trình nhỏ nhất	mm	0.001
Đầu mài xung quanh Di chuyển ngang	Khoảng di chuyển ngang	mm	1700
	Tốc độ di chuyển liên tục	mm/min	50-1500
	Tốc độ di chuyển gián đoạn	mm/lần	5-50
	Lượng chạy dao nhỏ nhất	mm	0.01
Kích thước tổng thể máy (dài × rộng × cao) (khoảng)		mm	9000×6500×4000
Trọng lượng tổng thể máy (khoảng)		kg	28000
