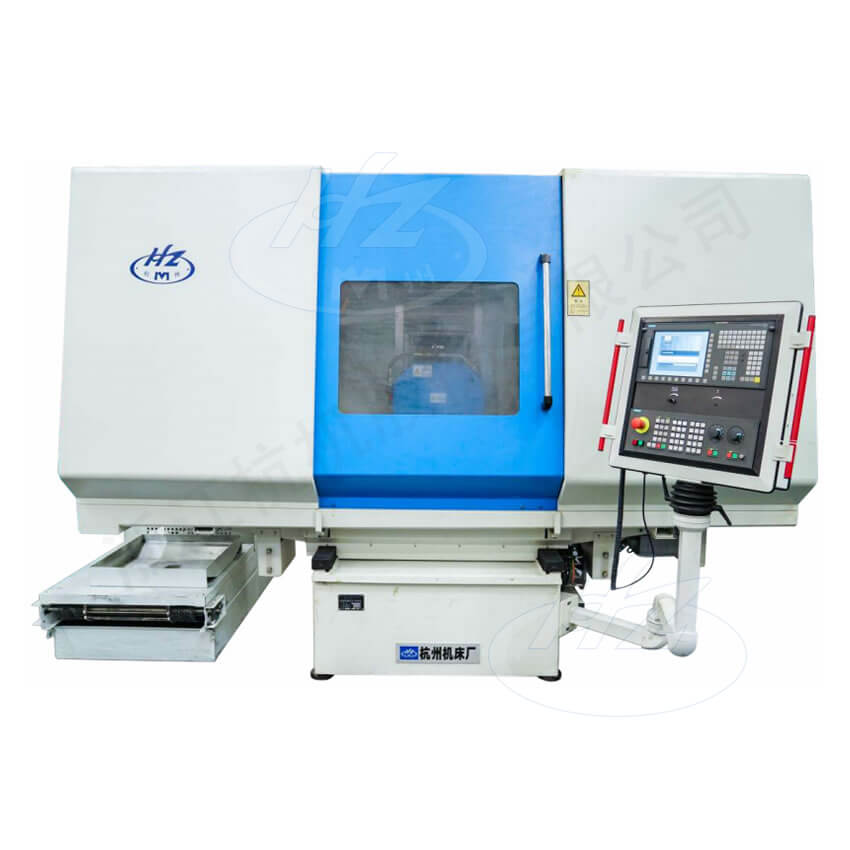

Dãy PSG, PPG Máy mài mặt phẳng trục ngang bàn chữ nhật số chính xác

Máy mài mặt phẳng trục ngang bàn hình chữ nhật chính xác

Dãy PSGđăng ký jun88, PPG Máy mài mặt phẳng trục ngang bàn chữ nhật số chính xác

Giới thiệu sản phẩm

Các sản phẩm dòng PSGđăng ký jun88, PPG là máy mài phẳng và máy mài định hình số chính xác do công ty phát triển trong những năm gần đây.

Các sản phẩm thuộc dòng PPG chủ yếu được thiết kế để thực hiện các quy trình mài gia công chi tiết với độ chính xác cao. Chúng có thể áp dụng cho các bề mặt mài của khuôn mẫu chính xácboi tu vi, chi tiết xe hơi, máy nén khí... Máy PPG48 sử dụng cấu trúc bố trí di chuyển theo kiểu bàn chữ thập; trục chính được thiết kế với cấu trúc ổ bi chịu lực lớn; bàn làm việc theo chiều dọc được dẫn động bằng động cơ servo qua dây đai đồng bộ kết hợp với trục vít me bi; hệ thống ray dẫn hướng của bàn làm việc được thiết kế dạng hai rãnh V và được phủ vật liệu chống mài mòn; chuyển động ngang của bàn và chuyển động đứng của đầu mài đều sử dụng cấu trúc động cơ servo + trục vít me bi + ray tuyến tính; hệ thống điều khiển số sử dụng phần mềm Siemens 828D cùng màn hình màu 10.4 inch; tiêu chuẩn trang bị cảm biến quang học trục đứng và bàn từ điện vĩnh cửu; tùy theo yêu cầu gia công, có thể lựa chọn lắp đặt đầu cắt kim cương, đầu cắt đĩa kim cương hoặc bánh răng tạo hình kim cương.

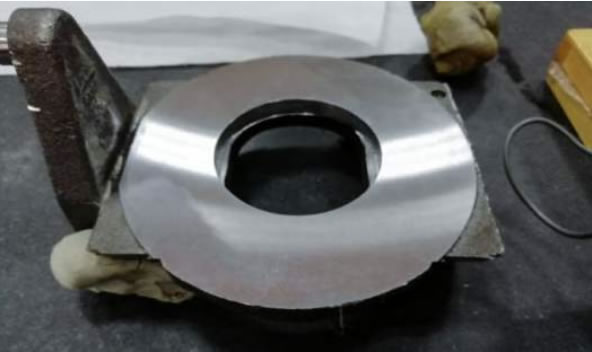

PSG48 Chi tiết trục nghiêng ngành hàng hải

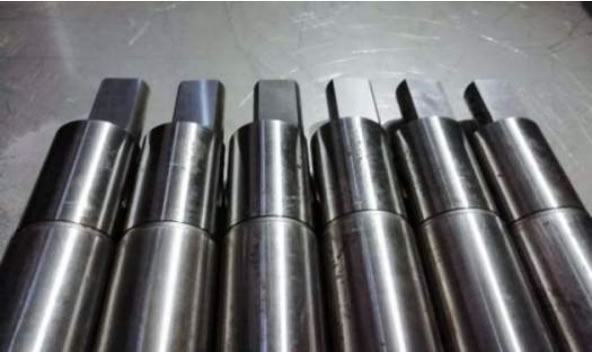

PPG48 Chi tiết trục lệch tâm ngành máy nén

Thông số kỹ thuật

Mã:			PSG48	PPG48	PSG510
Kích thước mặt bàn làm việc (rộng × dài)		mm	400×875		500×1100
Bàn từ (rộng × dài)		mm	400×800		500×1000
Tải trọng bàn làm việc (bao gồm bàn từ)		kg	600		1000
Hành trình lớn nhất của bàn làm việc theo chiều ngang		mm	1100		1400
Khoảng cách lớn nhất từ tâm trục chính đến bàn làm việc		mm	600		800
Bàn làm việc (Trục X)	Phương thức dẫn động		Dẫn động thủy lực tỷ lệ tự động	Trục bi +	Dẫn động thủy lực tỷ lệ tự động
	Tốc độ dẫn động	m/min	30	20	25
	Lượng chạy dao nhỏ nhất	mm	/	0.001	/
Bàn trượt (Trục Z)	Hành trình lớn nhất	mm	410		550
	Tốc độ dẫn động	mm/min	0-2000
	Lượng chạy dao nhỏ nhất	mm	0.001
Đầu mài (Lên xuống)	Cấu trúc ổ bi		Trục chính tĩnh áp	Ổ bi lăn	Ổ bi lăn
	Hành trình lớn nhất	mm	450		560
	Tốc độ dẫn động	mm/min	0-2000
	Lượng chạy dao nhỏ nhất	mm	0.001
	Công suất trục chính	kW	7.5		11
	Tốc độ quay trục chính	rpm	1500
	Kích thước đá mài	mm	Φ400×40×Φ127
Độ chính xác gia công	Độ song song với mặt chuẩn	mm	300：0.003
Độ chính xác gia công	Độ nhám bề mặt	μm	0.16	0.32	0.16
Trọng lượng máy	Trọng lượng tịnh (khoảng)	kg	5500		6500
Kích thước máy (dài × rộng × cao)		mm	3900x3000x2600		4800x3600x2800
