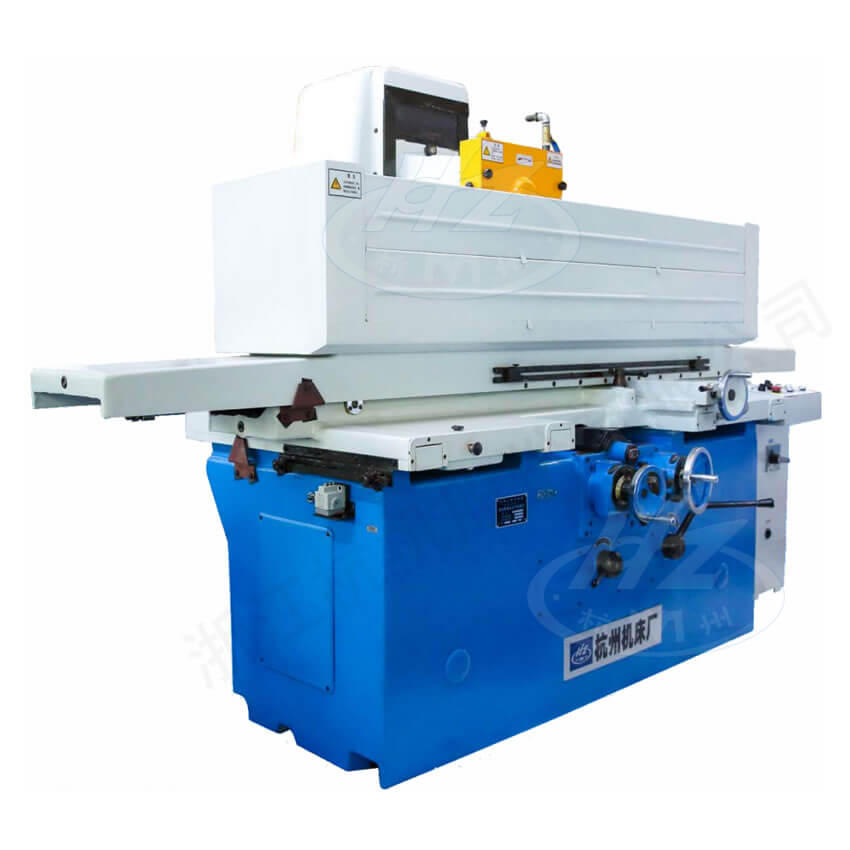

Máy mài mặt phẳng trục ngang bàn hình chữ nhật chính xác
Máy này chủ yếu sử dụng cạnh của đĩa mài để gia công mặt phẳng của chi tiếtcode 789bet, đồng thời cũng có thể dùng mặt đầu của đĩa mài để mài rãnh và mặt bên của gờ trên chi tiết. Độ chính xác và độ bóng của bề mặt sau khi mài đều rất cao. Máy phù hợp để gia công các chi tiết chính xác và khuôn mẫu, có thể được sử dụng trong xưởng gia công cơ khí, xưởng sửa chữa máy và xưởng dụng cụ để thực hiện các công đoạn gia công tinh.
| Phụ kiện đi kèm | |||
|---|---|---|---|
| Nam châm điện (320×1000mm) | 1 cái | Bộ kẹp đá mài kèm đá mài | 2 bộ |
| Trục cân bằng đá mài | 1 bộ | Giá cân bằng đá mài | 1 cái |
| Máy mài đá (không bao gồm kim cương) | 1 bộ | Đệm điều chỉnh máy tiện | 6 bộ |
| Phụ kiện đặc biệt (tính riêng) | |||
| Dao mài kim cương | 1 chiếc |
|
|
■ Máy tiện sử dụng bàn di chuyển kiểu chữ thậpcode 789bet, biến dạng nhiệt nhỏ.
■ Chuyển động dọc của bàn làm việc được dẫn động bởi bơm cánh lá điều chỉnh lưu lượng và thay đổi hướnglịch bóng đá trực tiếp, kết hợp hệ thống thủy lực kín, giúp chuyển động êm ái, tiếng ồn nhỏ và nhiệt độ dầu trong bể giảm thấp.
■ Dẫn hướng ngang của bàn trượt sử dụng dẫn hướng bibắn cá đổi thưởng, tiến dao được kiểm soát bởi động cơ biến tần xoay chiều, cho phép điều chỉnh tốc độ liên tục, đảm bảo quá trình tiến dao mịn và liên tục hoặc gián đoạn một cách chính xác.
■ Bạc đạn trục chính của đầu mài sử dụng bạc đạn tĩnh áp có lỗ nhỏbắn cá đổi thưởng, cấp dầu ngược vào buồng, giúp độ chính xác quay cao, từ đó đạt được độ bóng bề mặt tốt hơn.
■ Máy tiện MM7132B có bể chứa dầu bên ngoàilịch bóng đá trực tiếp, thuận tiện cho việc bảo trì và thay thế hệ thống thủy lực.
| Mã: | MM7132A | MM7132B | |||
|---|---|---|---|---|---|
| Bàn làm việc | Kích thước mặt bàn làm việc (rộng × dài) | mm | 320×1000 | ||
| Kích thước gia công lớn nhất (rộng × cao × dài) | mm | 320×1000×400 | |||
| Hành trình dọc của bàn làm việc (lớn nhất) | mm | 1050 | |||
| Tốc độ di chuyển dọc của bàn làm việc (vô cấp) | m/min | 3-25 | |||
| Hành trình ngang của bàn làm việc | mm | 350 | |||
| Lượng tiến ngang của bàn làm việc | Liên tục (điều tốc vô cấp) | mm/min | 20-1500 | ||
| Ngắt quãng (điều tốc vô cấp) | mm | 0code 789bet,2-10/ hành trình dọc đơn | |||
| Rãnh T trên bàn làm việc (số rãnh × chiều rộng) | mm | 3×18 | |||
| Khả năng chịu tải của bàn làm việc | kg | 329.5 | |||
| Đầu mài | Khoảng cách từ trục đá mài đến bàn làm việc (lớn nhất) | mm | 550 | ||
| Tốc độ nâng nhanh đầu mài | mm/min | 225 | |||
| Tốc độ quay trục đá mài | rpm | 1500 | |||
| Tiến dao theo phương thẳng đứng với bước nhỏ | mm | 0.002 | |||
| Kích thước đá mài (đường kính ngoài × rộng × đường kính trong) | mm | Φ300×32×Φ75 | |||
| Công suất động cơ | Công suất tổng động cơ | kW | 9.11 | ||
| Công suất động cơ đầu mài | kW | 5.5 | |||
| Độ chính xác gia công | Độ song song giữa mặt gia công và mặt nền | mm | 300:0.003 | ||
| Độ nhám bề mặt | μm | Ra0.16 | |||
| Trọng lượng máy | Trọng lượng tịnh (khoảng) | kg | 4000 | ||
| Trọng lượng bruto (khoảng) | kg | 5000 | |||
| Kích thước ngoại hình (dài × rộng × cao) | mm | 3285×1525×2035 | |||
| Kích thước thùng đóng gói (dài × rộng × cao) | mm | 4250×1750×2250 | |||
