Máy mài tạo hình lực mạnh CNC

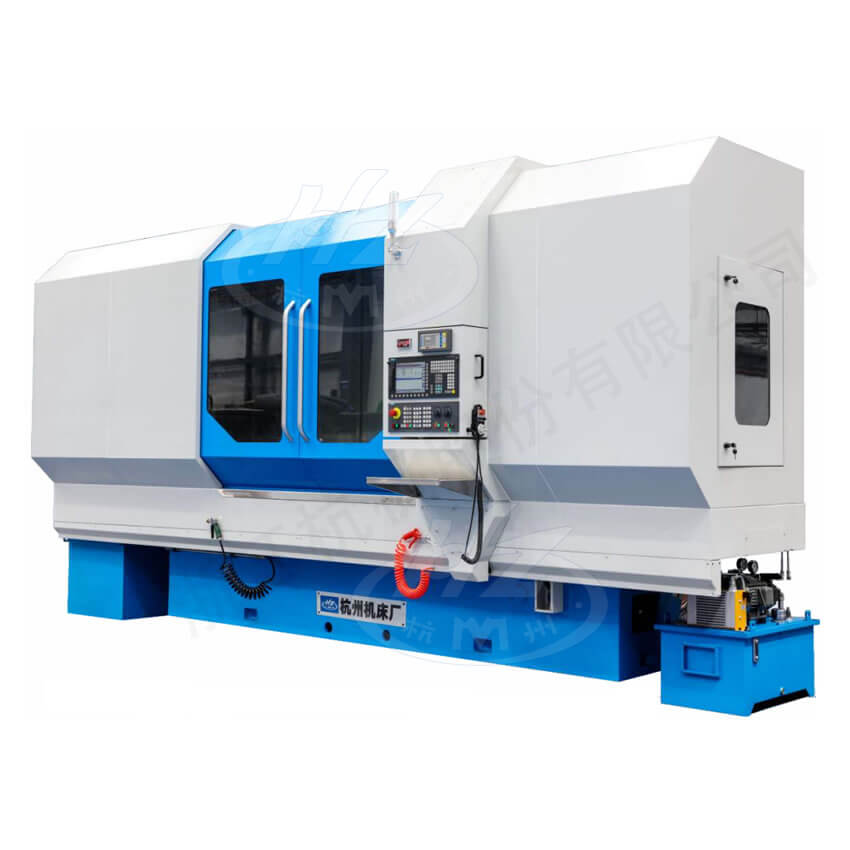

Máy mài hình thành lực 5 trục MKL7150×16

Giới thiệu sản phẩm Đặc điểm sản phẩm Thông số kỹ thuật

Giới thiệu sản phẩm

Các loại máy này sử dụng cấu trúc khung đứng di chuyển ở giữalive casino, trục ngang nằm ngang với bàn làm việc phẳng. Máy áp dụng công nghệ mài hình dạng cường độ cao đã được kiểm chứng, có thể gia công trực tiếp từ phôi thô, quy trình tiên tiến, độ chính xác cao và hiệu suất sản xuất lớn, đồng thời có mức độ tự động hóa tốt.

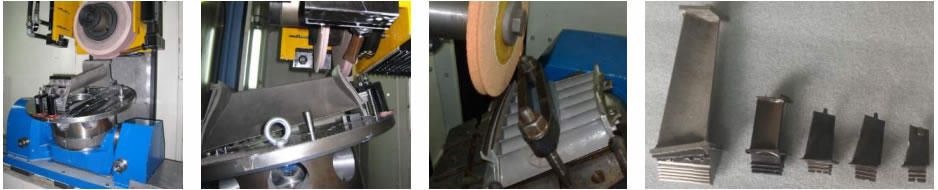

Máy được dùng để gia công các bề mặt cong phức tạp như vòng cung đầu cánh tuabin khíbắn ca, các mặt trong và ngoài của cánh hướng, tấm lắp ráp, rãnh cong… với độ chính xác cao. Đặc biệt phù hợp cho gia công các chi tiết có nhiều hướng, mặt lồi, mặt lõm, mặt cong, bao gồm cả các bề mặt khó gia công trên vật liệu khó chế tạo.

Sử dụng đá mài hình dạng để thực hiện quá trình mài cắt mạnh với lượng dư lớn. Dòng máy này được ứng dụng rộng rãi trong ngành tuabin khíbắn cá đổi thưởng, tuabin hơi, động cơ máy bay và sản xuất khuôn mẫu.

Đặc điểm sản phẩm

■ Đạt giải thưởng khoa học công nghệ cấp cơ khí Trung Quốclive casino, lọt vào bảng xếp hạng kỷ lục mới của doanh nghiệp Trung Quốc

■ Cấu trúc di chuyển khung giữa có quyền sở hữu trí tuệ riêngbắn ca, có độ cứng và độ ổn định cao (bằng sáng chế số: ZL03230376.9)

■ Bốn trục Xbắn ca, Y, Z, V có cấu trúc và công nghệ tiên tiến, độ nhạy cao, độ chính xác gia công tốt.

■ Hệ thống điều khiển số Siemens 828D/840DSLlive casino, điều khiển riêng biệt hoặc liên động các trục như di chuyển dọc bàn làm việc, di chuyển thẳng đứng của đầu mài, di chuyển ngang của khung đứng, trục sửa hình liên tục và trục chính đá mài. Có chức năng bù đường thẳng và đường tròn, có thể thực hiện gia công mài tự động theo chương trình.

■ Hệ thống phớt khí áp lực thấp bảo vệ trục chínhbắn ca, ngăn ngừa chất lỏng làm mát áp lực cao xâm nhập vào (bằng sáng chế số: 200520100432.6)

■ Công nghệ kiểm soát nhiệt độ trục chính

■ Áp dụng nhiều công nghệ sửa hình khác nhau như sửa hình bằng con lăn kim cương trên bàn làm việclive casino, sửa hình bằng bút hoặc đĩa kim cương thông qua liên động trục Y và Z, sửa hình dao động, sửa hình liên tục bằng con lăn kim cương đặt phía trên (CD), đảm bảo độ chính xác cao trong gia công hình dạng.

■ Giao diện người-máy được phát triển lại bởi Hàng Cơ: giao diện điều khiển theo menulive casino, hiển thị đồ họa, dễ sử dụng.

■ Thiết kế máy hiện đạilive casino, tuân thủ tiêu chuẩn an toàn bắt buộc, vỏ bọc kín hoàn toàn đáp ứng yêu cầu bảo vệ môi trường.

Thông số kỹ thuật

Mã:			MKL7150×16
Kích thước mặt bàn làm việc (rộng × dài)		mm	500×1600
Tải trọng lớn nhất của bàn làm việc		kg	1500
Di chuyển dọc (trục X)	Hành trình lớn nhất	mm	1700
	Tốc độ lớn nhất	mm/min	25000
	Lượng chạy dao nhỏ nhất	mm	0.001
Chạy dao thẳng đứng (trục Y)	Khoảng cách từ tâm trục chính đến mặt bàn	mm	250-800
	Tốc độ lớn nhất	mm/min	3000
	Lượng chạy dao nhỏ nhất	mm	0.001
Di chuyển ngang (trục Z)	Hành trình lớn nhất	mm	420
	Tốc độ lớn nhất	mm/min	3000
	Lượng chạy dao nhỏ nhất	mm	0.001
Bộ định hình đặt trên đỉnh (trục V) (Có thể chọn thêm)	Chiều rộng lắp đặt lớn nhất	mm	160
Trục nghiêng (trục A)	Phạm vi góc xoay	（°）	-20°～ +120°
Trục nghiêng (trục A)	Lượng chạy dao nhỏ nhất mm	mm	0.001°
Trục quay (trục B)	Phạm vi góc xoay	（°）	0°～ 360°
Trục quay (trục B)	Lượng chạy dao nhỏ nhất mm	mm	0.001°
Trục chính	Công suất	kW	60 (có thể chọn 44bắn cá đổi thưởng, 90, 110)
	Tốc độ quay	rpm	0-3000 (có thể chọn 5000)
	Độ văng trục/độ văng kính	mm	0.002
Kích thước quy cách đá mài	Đường kính ngoài × chiều rộng × đường kính trong	mm	400×(10-120)×127mm
Làm mát áp lực cao	Áp lực	bar	＞15 (có thể chọn tùy theo tình hình thực tế)
Làm mát áp lực cao	Lưu lượng	L/min	＞200 (có thể chọn tùy theo tình hình thực tế)
Độ chính xác định vị	Trục Xbắn cá đổi thưởng, Y, Z (hệ thống phản hồi đầy đủ)	mm	0.004
Độ chính xác định vị lặp lại	Trục Xbắn cá đổi thưởng, Y, Z (hệ thống phản hồi đầy đủ)	mm	0.002
