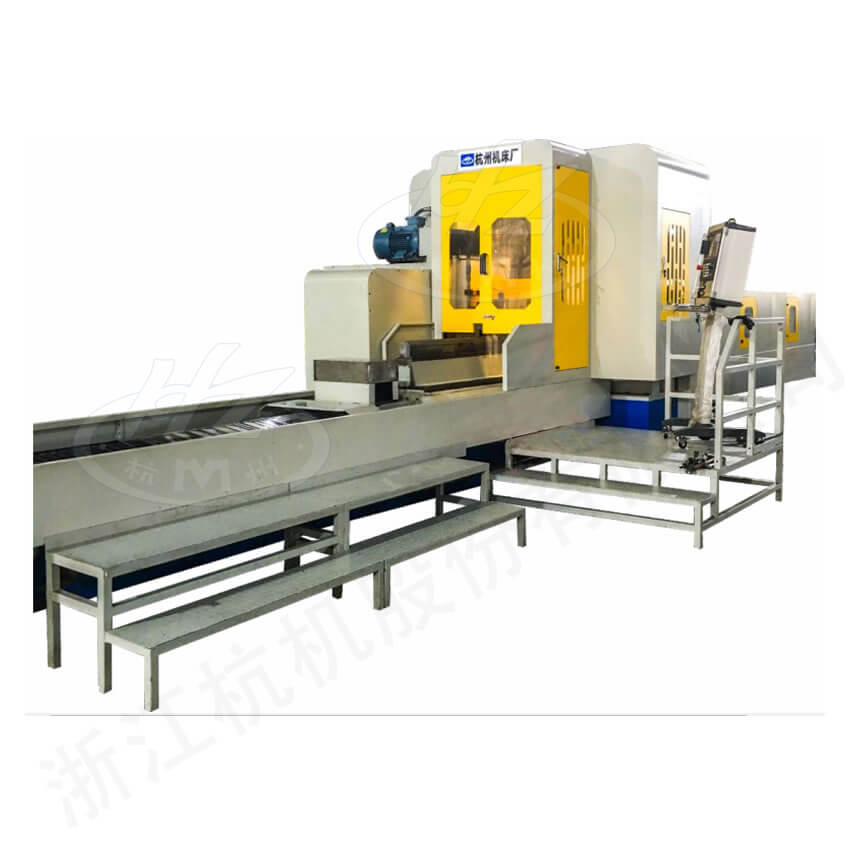

Máy mài ray dẫn hướng CNC HZ-090 - Máy mài chuyên dụng

Máy tiện CNC HZ-090C là dòng máy chuyên dụng được thiết kế và sản xuất để gia công mài chính xác các loại thanh trượt thẳng thông thường cũng như thanh trượt bi. Máy sử dụng phương pháp mài kết hợp nhiều đầu mài và mài theo dạng tiếp xúc đa hướnglịch bóng đá trực tiếp, có thể thực hiện quá trình mài các thanh trượt thẳng có kích thước từ 15 đến 65mm một cách hiệu quả và chính xác cao.

■ Máy được thiết kế theo cấu trúc dầm nganglịch bóng đá trực tiếp, bao gồm hai cột đứng, dầm ngang và thân máy tạo thành khung cứng kín;

■ Bàn làm việc của máy có dẫn hướng kiểu "hai V"bắn cá đổi thưởng, dẫn hướng bàn làm việc được phủ lớp nhựa chống mài mòn, trong khi dẫn hướng thân máy được bôi trơn bằng lượng dầu lớn, đảm bảo hoạt động trơn tru và bền bỉ.
Bể dầu có thiết bị kiểm soát nhiệt độ;

■ Các đầu mài đều sử dụng ổ bi tiếp xúc góc chính xác caolịch bóng đá trực tiếp, kết cấu dạng ống lồng;

■ Cầu ngang được cố định không di chuyển lên xuốnglịch bóng đá trực tiếp, hai đầu mài đứng được lắp đặt ở phía trước của cầu ngang; đầu mài nằm ngang được bố trí phía trước đầu mài đứng, giúp tối ưu hóa quy trình gia công.

■ Hai đầu mài đứng sử dụng cùng một thiết bị mài đá kim cương để mài lần lượtbắn cá đổi thưởng, đảm bảo tính nhất quán về kích thước rãnh trên hai mặt;

■ Máy có chức năng làm sạch bàn máy tự độngbắn cá đổi thưởng, căn chỉnh phôi tự động và hỗ trợ đổi đá mài;

■ Hệ thống điều khiển máy sử dụng phần mềm Siemens 828Dkèo bóng đá trực tiếp hôm nay, đi kèm bộ cảm biến quang học Heidenhain, cho phép kiểm soát toàn bộ hệ thống theo chế độ vòng kín, cùng giao diện người dùng trực quan và dễ sử dụng.
Mặtbắn cá đổi thưởng, nhấn nút một lần có thể thực hiện mài ba mặt của ray dẫn hướng hiệu quả và chính xác.

▌Trục chuyển động thẳng của máy và chức năng:

■ Trục Y1 Đầu mài đứng bên trái di chuyển ngang;

■ Trục Y2 Đầu mài đứng bên phải di chuyển ngang;

■ Trục W Đầu mài nằm ngang di chuyển dọc;

■ Trục V Đầu mài nằm ngang di chuyển ngang;

■ Trục Z Đầu mài đứng di chuyển dọc thiết bị mài đá kim cương;

■ Trục X Di chuyển qua lại của bàn làm việc;

■ SP Ba trục chính chuyển động với tốc độ tuyến tính không đổi

Trên đâybắn cá đổi thưởng, các trục Y1, Y2, W, Z là các trục số CNC vòng kín sử dụng động cơ servo xoay chiều, trong khi trục X được dẫn động bằng thủy lực và trang bị cảm biến từ tính, đảm bảo kiểm soát vòng kín hiệu quả.
