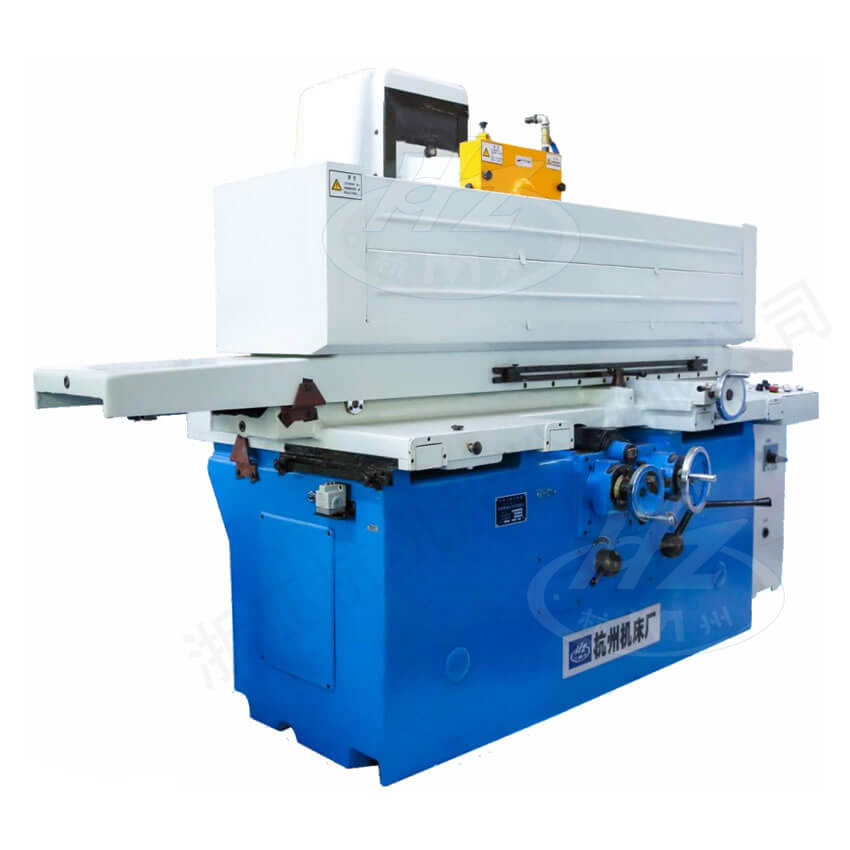

Máy mài mặt phẳng trục ngang bàn hình chữ nhật chính xác

Máy mài phẳng trục ngang chính xác MM7132A×16 MM7132B×16 MM7132B×16/LC - Máy mài phẳng trục ngang chính xác

Giới thiệu sản phẩm Đặc điểm sản phẩm Thông số kỹ thuật

Giới thiệu sản phẩm

Máy này chủ yếu sử dụng cạnh của bánh mài để gia công mặt phẳng của chi tiết99win club, đồng thời cũng có thể dùng mặt đầu của bánh mài để gia công rãnh và mặt bên của gờ trên chi tiết. Độ chính xác và độ bóng bề mặt đạt mức cao. Phù hợp để gia công các chi tiết chính xác và khuôn mẫu, có thể được sử dụng trong xưởng gia công cơ khí, xưởng sửa chữa máy móc và xưởng dụng cụ để thực hiện các công đoạn gia công tinh.

Phụ kiện đi kèm
Nam châm điện (320×1600mm)	1 cái	Bộ kẹp đá mài kèm đá mài	2 bộ
Trục cân bằng đá mài	1 bộ	Giá cân bằng đá mài	1 cái
Máy mài đá (không bao gồm kim cương)	1 bộ	Đệm điều chỉnh máy tiện	11
Phụ kiện đặc biệt (tính riêng)
Dao mài kim cương	1 chiếc

Đặc điểm sản phẩm

■ Máy tiện sử dụng bàn di chuyển kiểu chữ thậpbắn ca, biến dạng nhiệt nhỏ.

■ Chuyển động dọc của bàn máy được dẫn động bởi bơm cánh quạt biến lưu lượng với hệ thống thủy lực kín99win club, giúp chuyển động ổn định, tiếng ồn nhỏ và nhiệt độ dầu trong bể dầu thấp.

■ Dẫn hướng ngang của bàn dao sử dụng dẫn hướng con lăn99win club, tiến dao được kiểm soát bởi động cơ biến tần xoay chiều với tốc độ điều chỉnh liên tục, đảm bảo tiến dao mịn và liên tục hoặc gián đoạn một cách chính xác.

■ Trục chính của đầu mài sử dụng ổ trục tĩnh áp có lỗ nhỏ cấp dầu vào trong99win club, cho độ chính xác quay cao và giúp đạt được độ bóng bề mặt tốt hơn.

■ Máy MM7132B×16 có bể dầu ngoài99win club, thuận tiện cho việc bảo trì và thay thế hệ thống thủy lực.

■ Máy MM7132B×16/LC có bể chứa dầu ngoài thân máy và trục đứng được điều khiển theo chương trình đơn trục. Có thể thực hiện mài tự động theo chiều dọc; làm sắc tự động cho đá mài; bù trừ tự động cho đá mài...

Thông số kỹ thuật

Mã:				MM7132A×16 / MM7132B×16 / MM7132B×16/LC
Bàn làm việc	Kích thước mặt bàn làm việc (rộng × dài)		mm	320×1600
	Kích thước gia công lớn nhất (rộng × cao × dài)		mm	320×1600×400
	Hành trình dọc của bàn làm việc (lớn nhất)		mm	1650
	Tốc độ di chuyển dọc của bàn làm việc (vô cấp)		m/min	3-25
	Hành trình ngang của bàn làm việc		mm	330
	Lượng tiến ngang của bàn làm việc	Liên tục (điều tốc vô cấp)	mm/min	20-1000
	Lượng tiến ngang của bàn làm việc	Ngắt quãng (điều tốc vô cấp)	mm	0đăng ký jun88,2-10/ hành trình dọc đơn
	Rãnh T trên bàn làm việc (số rãnh × chiều rộng)		mm	3×18
	Khả năng chịu tải của bàn làm việc		kg	527
Đầu mài	Khoảng cách từ trục đá mài đến bàn làm việc (lớn nhất)		mm	550
	Tốc độ nâng nhanh đầu mài		mm/min	225
	Tốc độ quay trục đá mài		rpm	1500
	Tiến dao theo phương thẳng đứng với bước nhỏ		mm	0.002
	Kích thước đá mài (đường kính ngoài × rộng × đường kính trong)		mm	Φ300×32×Φ75
Công suất động cơ	Công suất tổng động cơ		kW	9
Công suất động cơ	Công suất động cơ đầu mài		kW	5.5
Độ chính xác gia công	Độ song song giữa mặt gia công và mặt nền		mm	300:0.003
Độ chính xác gia công	Độ nhám bề mặt		μm	Ra0.16
Trọng lượng máy	Trọng lượng tịnh		kg	6500
Trọng lượng máy	Trọng lượng brựt		kg	8000
Kích thước ngoại hình (dài × rộng × cao)			mm	4400×1600×2055
Kích thước thùng đóng gói (dài × rộng × cao)			mm	4700×2000×2550
